Packaging.

Posiblemente este es el campo que más investigación se concentra en la actualizad, demandando nuevos materiales conductores, flexibles y livianos. Un futuro para la nanocelulosa verdaderamente increíble.





Entre los materiales electrónicos que se pueden crear podemos encontrar:

  • Electrónicos flexibles.
  • Pantallas flexibles.
  • Packaging electrónico.
  • Films conductores para sensores.

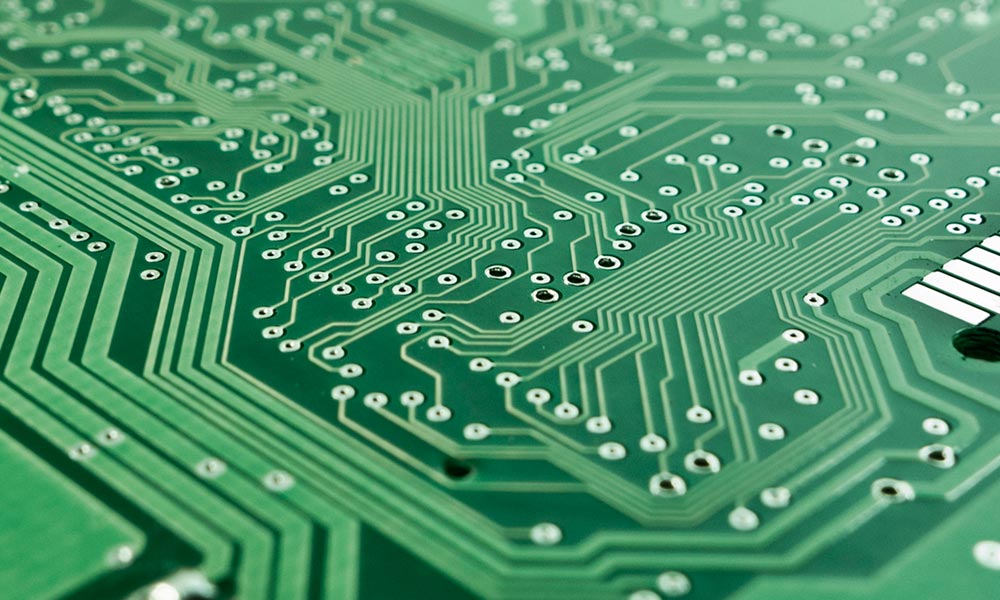

  • Chips biodegradables.
  • Difusores translúcidos para dispositivos optoelectrónicos.
  • e-g-células solares de silicio de película delgada y OLEDs.
  • Materiales magnéticos.
  • Sensores.
